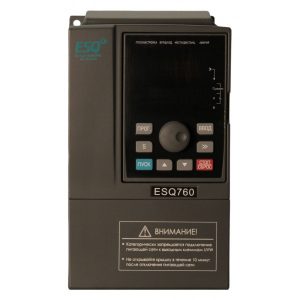

Преобразователи частоты ESQ 760
ESQ 760 – универсальный векторный преобразователь частоты.
Предназначены для использования в большинстве технологических процессов, связанных с необходимостью регулирования скорости вращения электродвигателя и автоматизации систем управления.
- Дополнительные функции защиты от перегрузок
- Две отдельные группы параметров электродвигателей
- Перезапуск при кратковременном сбое в электроснабжении
- Пожарный режим
- Встроенный тормозной прерыватель в номиналах до 22 кВт (свыше 22 кВт встроен в моделях с индексом BU или применяется внешний опциональный)
Доступные номиналы мощностей
- 0,75-5,5 кВт, 220В, 1Ф
- 0,75-630 кВт, 380В, 3Ф
Заказные номера
Схема подключения
Спецификации
Документация
Заказные номера
| Описание | Заказной номер |
| Преобразователи частоты с питанием 220В (1Ф) | |
| Преобразователь частоты ESQ 760, 0.75/1.5кВт, 4.7/7.5А, 220В(1Ф) | ESQ-760-2S-0007 |
| Преобразователь частоты ESQ 760, 1.5/2.2кВт, 7,5/10А, 220В(1Ф) | ESQ-760-2S-0015 |
| Преобразователь частоты ESQ 760, 2.2/4кВт, 10/17А, 220В(1Ф) | ESQ-760-2S-0022 |
| Преобразователь частоты ESQ 760, 4/5.5кВт, 17/25А, 220В(1Ф) | ESQ-760-2S-0040 |
| Преобразователь частоты ESQ 760, 5.5/7.5кВт, 25/32А, 220В(1Ф) | ESQ-760-2S-0055 |
| Преобразователи частоты с питанием 380В (3Ф) | |
| Преобразователь частоты ESQ 760, 0.75/1.5кВт, 2.3/3.7А, 380В(3Ф) | ESQ-760-4T-0007 |
| Преобразователь частоты ESQ 760, 1.5/2.2кВт, 3.7/5.1А, 380В(3Ф) | ESQ-760-4T-0015 |
| Преобразователь частоты ESQ 760, 2.2/4кВт, 5.1/8.5А, 380В(3Ф) | ESQ-760-4T-0022 |
| Преобразователь частоты ESQ 760, 4/5.5кВт, 8.5/13А, 380В(3Ф) | ESQ-760-4T-0040 |
| Преобразователь частоты ESQ 760, 5.5/7.5кВт, 13/17А, 380В(3Ф) | ESQ-760-4T0055G/0075P |
| Преобразователь частоты ESQ 760, 7.5/11кВт, 17/25А, 380В(3Ф) | ESQ-760-4T0075G/0110P |
| Преобразователь частоты ESQ 760, 11/15кВт, 25/32А, 380В(3Ф) | ESQ-760-4T0110G/0150P |
| Преобразователь частоты ESQ 760, 15/18,5кВт, 32/37А, 380В(3Ф) | ESQ-760-4T0150G/0185P |
| Преобразователь частоты ESQ 760, 18.5/22кВт, 37/45А, 380В(3Ф) | ESQ-760-4T0185G/0220P |
| Преобразователь частоты ESQ 760, 22/30кВт, 45/60А, 380В(3Ф) | ESQ-760-4T0220G/0300P |
| Преобразователь частоты ESQ 760, 30/37кВт, 60/75А, 380В(3Ф) | ESQ-760-4T0300G/0370P-BU |
| Преобразователь частоты ESQ 760, 37/45кВт, 75/91А, 380В(3Ф) | ESQ-760-4T0370G/0450P-BU |
| Преобразователь частоты ESQ 760, 45/55кВт, 91/112А, 380В(3Ф) | ESQ-760-4T0450G/0550P-BU |
| Преобразователь частоты ESQ 760, 55/75кВт, 112/150А, 380В(3Ф) | ESQ-760-4T0550G/0750P-BU |
| Преобразователь частоты ESQ 760, 75/90кВт, 150/176А, 380В(3Ф) | ESQ-760-4T0750G/0900P |
| Преобразователь частоты ESQ 760, 90/110кВт, 176/210А, 380В(3Ф) | ESQ-760-4Т0900G/1100P |
| Преобразователь частоты ESQ 760, 110/132кВт, 210/253А, 380В(3Ф) | ESQ-760-4T1100G/1320P |
| Преобразователь частоты ESQ 760, 132/160кВт, 253/304А, 380В(3Ф) | ESQ-760-4T1320G/1600P |
| Преобразователь частоты ESQ 760, 160/185кВт, 304/330А, 380В(3Ф) | ESQ-760-4T1600G/1850P |
| Преобразователь частоты ESQ 760, 185/200кВт, 330/377А, 380В(3Ф) | ESQ-760-4T1850G/2000P |
| Преобразователь частоты ESQ 760, 200/220кВт, 377/426А, 380В(3Ф) | ESQ-760-4T2000G/2200P |
| Преобразователь частоты ESQ 760, 220/250кВт, 426/465А, 380В(3Ф) | ESQ-760-4T2200G/2500P |
| Преобразователь частоты ESQ 760, 250/280кВт, 465/520А, 380В(3Ф) | ESQ-760-4T2500G/2800P |
| Преобразователь частоты ESQ 760, 280/315кВт, 520/600А, 380В(3Ф) | ESQ-760-4T2800G/3150P |
| Преобразователь частоты ESQ 760, 315/355кВт, 600/660А, 380В(3Ф) | ESQ-760-4T3150G/3550P |
| Преобразователь частоты ESQ 760, 355/400кВт, 660/725А, 380В(3Ф) | ESQ-760-4T3550G/4000P |
| Преобразователь частоты ESQ 760, 400/450кВт, 725/820А, 380В(3Ф) | ESQ-760-4T4000G/4500P |
| Преобразователь частоты ESQ 760, 450/500кВт, 820/900, 380В(3Ф)) | ESQ-760-4T4500G/5000P |
| Преобразователь частоты ESQ 760, 500/560кВт, 900/1060А, 380В(3Ф) | ESQ-760-4T5000G/5600P |
| Преобразователь частоты ESQ 760, 560/630кВт, 1060/1200А, 380В(3Ф) | ESQ-760-4T5600G/6300P |
| Аксессуары | |
| Крепежное основание для выноса пульта управления | |
| Пульт управления для ESQ 760 | |
| Плата расширения входов/выходов ПЧ ESQ 760 | |
| Карта Profibus ESQ 760 |

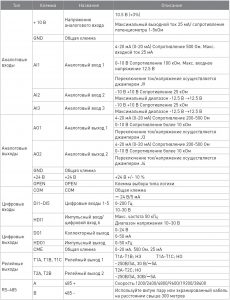

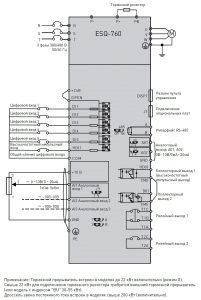

Схема подключения

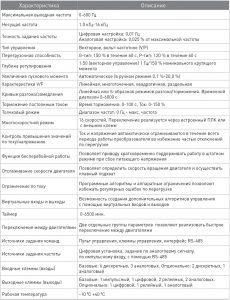

Спецификации
Документация
